気象実験(傾圧不安定波２)
実験の様子を写真で紹介します。

今回の実験は、2010年2月から使ってきた実験装置（装置１号機)を改良して行うものです。
この装置（装置２号機)を使用して、出来るだけ現象発現の「再現性」を可能とする条件を
見つけ出し、読者の皆様の参考にもなるものを目指しました。
装置そのものはほぼ完成しましたが、実験は様々な条件を与えて試行中です。

なお、「装置１号機」による実験は、こちら を参照してください。 　→　４時間連続実験（装置２号機）です。

実験項目および内容は、随時追加、修正、改良しています。
Originated 2010-02/16   Last Updated 2010-02/22（装置１号機), 4/01（装置２号機), 4/18

装置1号機：電源＝乾電池、
　　　　　　　　駆動装置＝ＤＣモーターの回転をタイヤ経由減速して回転円盤に伝える。
装置2号機：電源＝家庭用ＡＣ１００Ｖ壁電源をＤＣへ変換する装置を使う。
　　　　　　　　駆動装置＝ＤＣモーターの回転を回転円盤へ直接伝える。
　　　　　　　　　　　　　円盤の回転数は、ＤＣ電源電圧を加減することにより、必要とする範囲内で、任意に設定可能なものとした。　
　　　　　改良点1：模型自動車のタイヤを利用して、モーターの回転を回転円盤へ伝達していたが、このタイヤ方式以外の方法として
　　　　　　　　　　モーターで発生した回転力をそのまま、回転円盤に伝わるようにした。
　　　　　改良点2：回転盤の土台部分をシッカリした、頑丈な構造にした。
　　　　　改良点3：電池を使っていたが、長時間の回転実験では、電池切れになる心配がある。さらに、自在に回転数を設定したい。
　　　　　　　　　　このため、家庭用のＡＣ電源をINPUTとして、ＡＣアダプター及び定電圧装置を経由して、可変のＤＣ電圧を
　　　　　　　　　　OUTPUTとして得られるようにした。この定電圧装置については、市販の電源キットを購入し、自作した。
　　　　　　　　　　なお、キットのハンダ付けや電気回路の理解のために、気象実験クラブ内の専門家の援助を頂いた。感謝です！！
　　　　　工夫　：不要となった水を吸い出す特大スポイドを作成した。
　　　　　　　　　　アルミ粉を入れる容器として、コンビニ弁当の醤油入れを使うこととした。
　　　　　　　　　　容器は円盤に固定せず、置くだけにした（自重があるので、回転してもずれない）。
　　　　　容器の材質＝ガラス製（ＰＹＲＥＸ）、プラスチック製（キムチのビン）、アルミ製（鍋焼きうどんの鍋の様な容器）を使った。
　　　　　外槽の温度＝温湯、又は、空気の温度を中槽に加える。



装置改良の効果：
１．可搬性がよくなり、また操作性が向上した。
２．円盤の回転数を可変とする実験ができるようになった、
３．電池切れの心配がなくなり長時間・連続回転が可能となった（例えば３時間の連続運転）。
４．再現性の実験が行いやすくなった。

装置の1号機と2号機、及び使用した容器（外槽、中槽、内槽）を写真で紹介します。
容器ごとの蛇行現象は、一つの事例を示すもので、掲載以外の形が出来ないと

いうことを意味するものではありません。

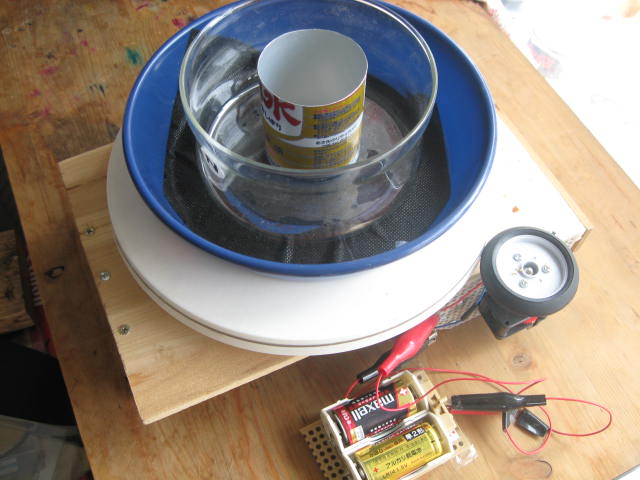

　　　　装置１号機　　（全景）

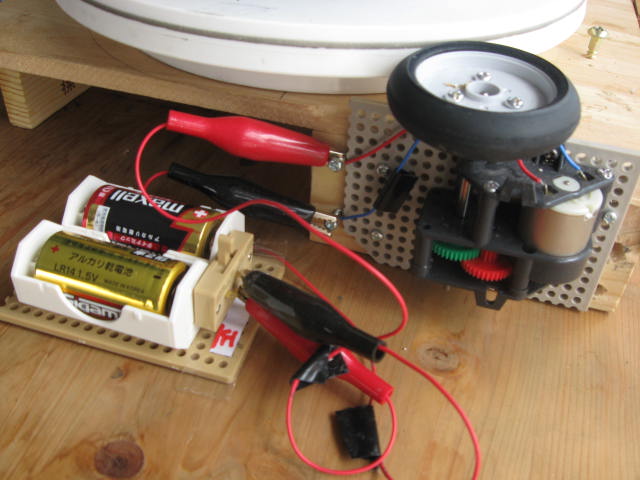

　　　　装置１号機　　　　（駆動用モーター部分及び電源）

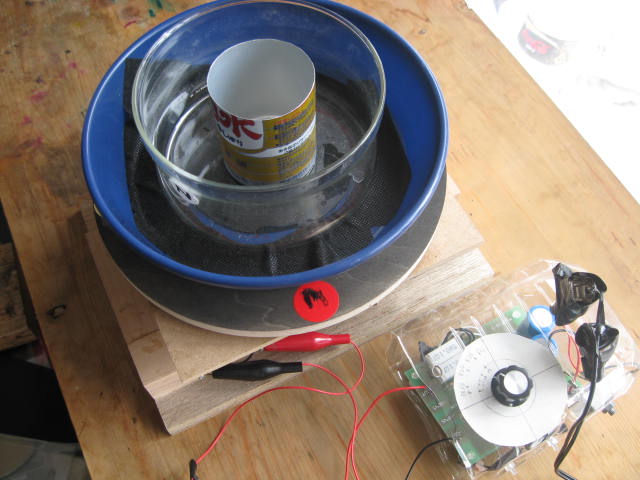

　　　　装置２号機　　（全景）

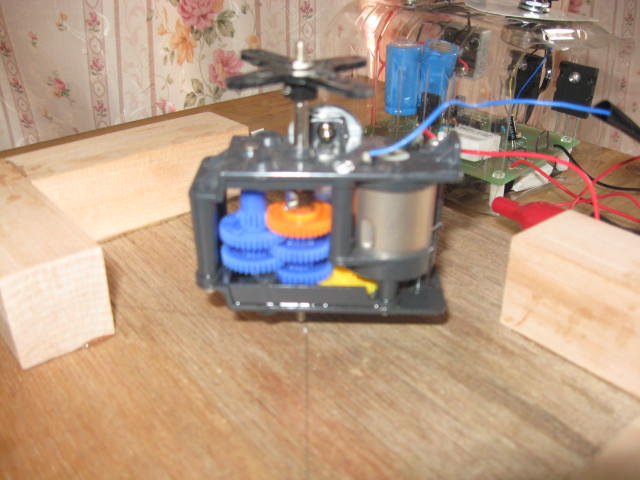

　　　　装置２号機　　　　（駆動用モーター部分）

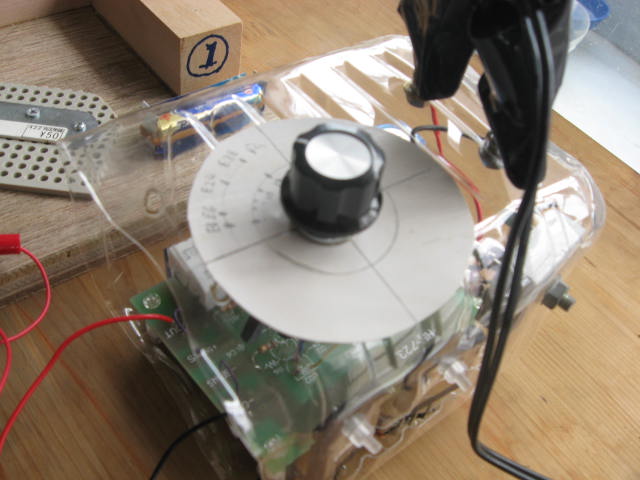

　　　　装置２号機　　（ＤＣ−ＤＣ　電源電圧変換装置）


　　　　装置２号機　　（円盤受け用ベアリング、回転円盤）

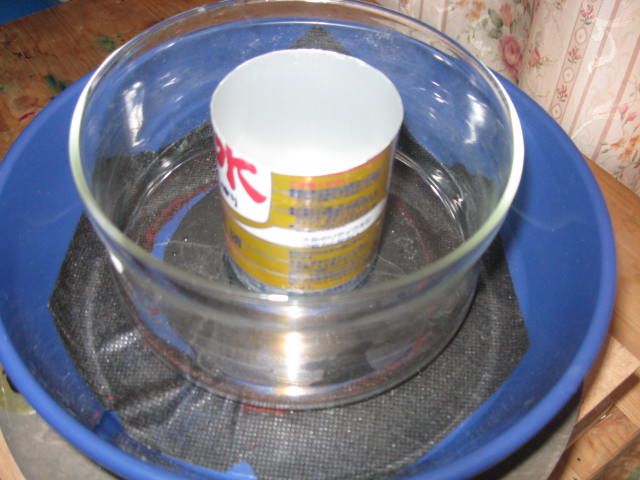

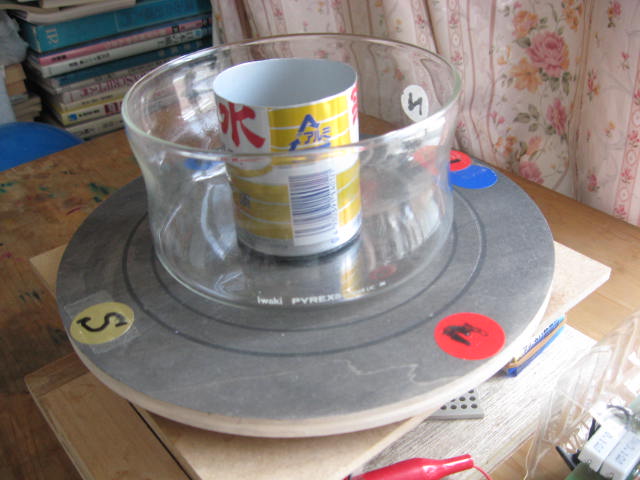

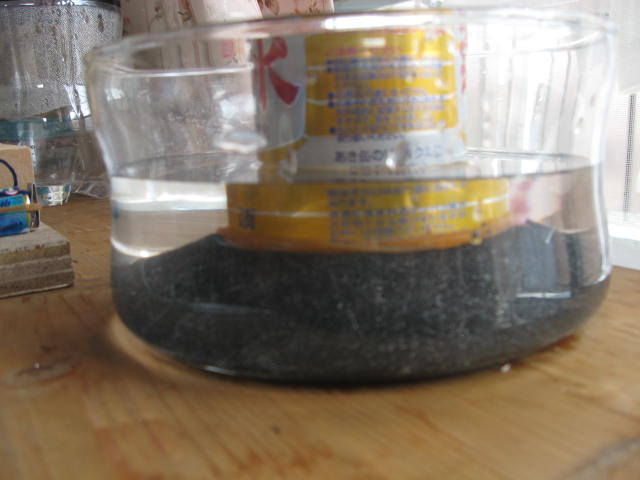

　　　　容器１　　（外槽＝温湯、中槽＝ガラス製、内槽＝氷水）

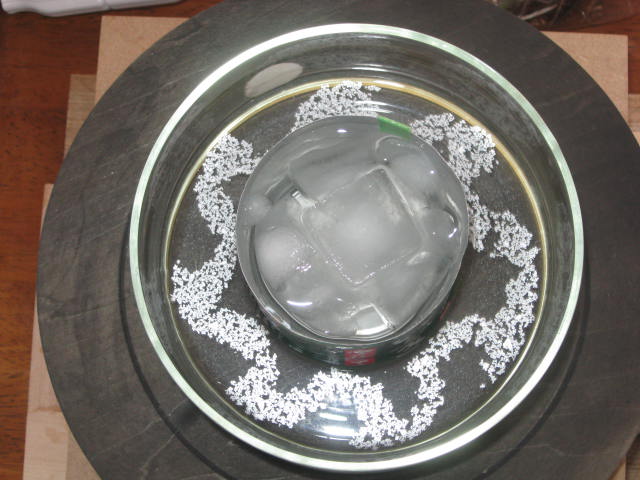

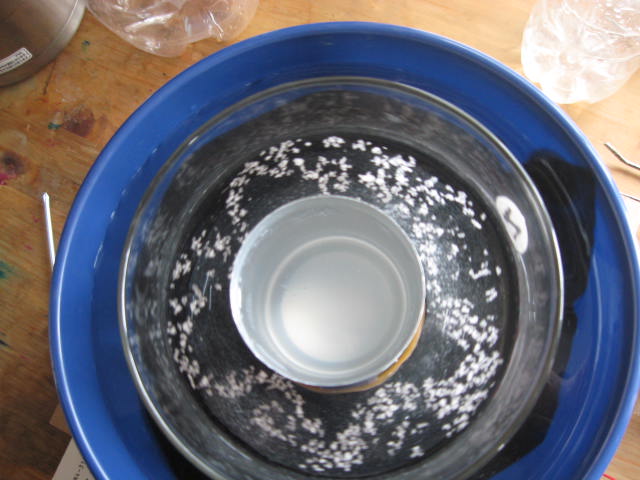

　　　　容器１による蛇行事例

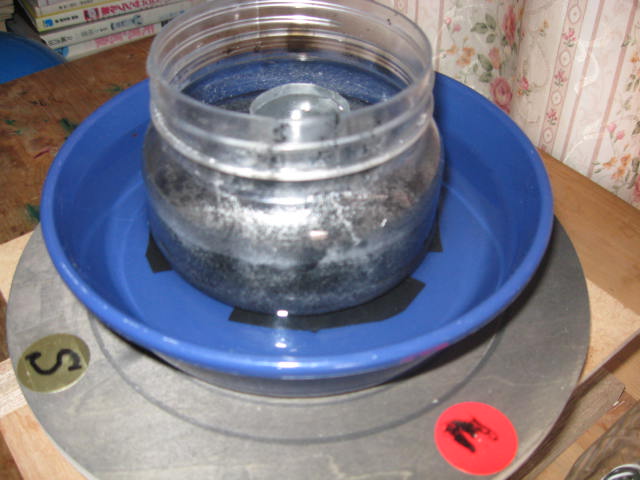

　　　　容器２　　（外槽＝温湯、中槽＝プラスチック製、内槽＝氷水）

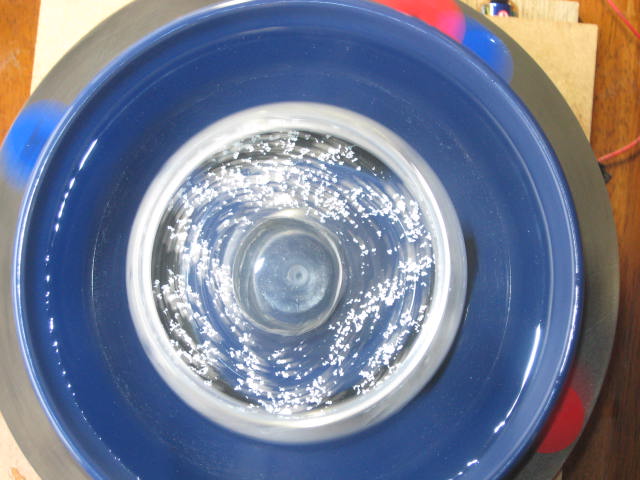

　　　　容器２による蛇行事例

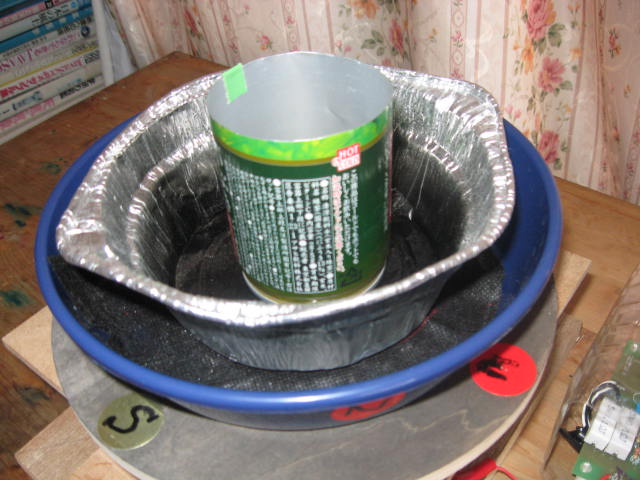

　　　　容器３　　（外槽＝温湯、中槽＝アルミ製、内槽＝氷水）

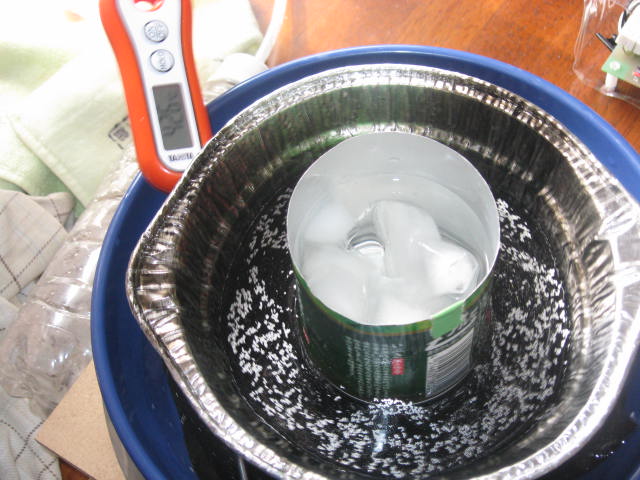

　　　　容器３による蛇行事例


　　　　容器４　　（外槽＝空冷、中槽＝任意、内槽＝氷水）

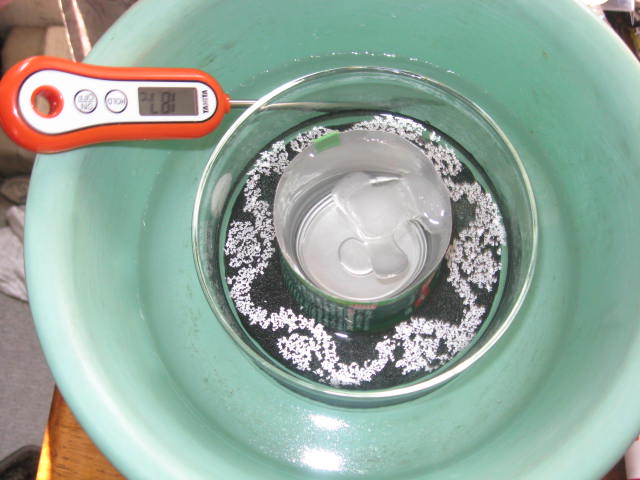

　　　　容器４による蛇行事例



　　　　容器５　　（外槽＝空冷、中槽＝底面に傾斜をつけた、内槽＝氷水）


　　　　容器５による蛇行事例




以上より、容器を選ばず波動現象が現れる。
そこで、当面(As of Apr.18)、容器１或いは容器４を使っての実験を継続することとしよう。
