気象実験(#A0)
実験の様子を写真で紹介します。

実験項目および内容は、随時追加、修正、改良しています。
Originated 2008-08/08   Last Updated 2008-08/30,09/30,10/22,11/30,12/29, 2009-1/23, 6/22

EXPMA0  ビル風　建物に風が当たると、流れはさまざまに変化する
EXPMA1  ベナール対流
EXPMA2  カルマン渦　流れの中に障害物があるとき、障害物の後方に渦列ができる
EXPMA3  流れのかたちを見る　流れの中に障害物があるときの流れの変化
EXPMA4  御前崎の風　地形効果を実地に検討します
EXPMA5  ダウンバースト　落下してくる風の流れです
EXPMA6  無重量空間 重さを感じない空間をつくる
EXPMA7  スイングバイ　（磁石、鉄の玉）運動している物体への力の作用。力積。惑星の重力を利用して衛星軌道を変えるアイデア

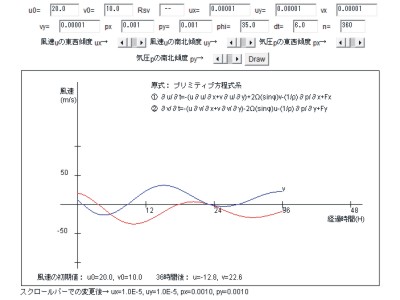

EXPMA8  風速の予測　（コンピューターシミュレーション）風向・風速を決定する要因を考えます

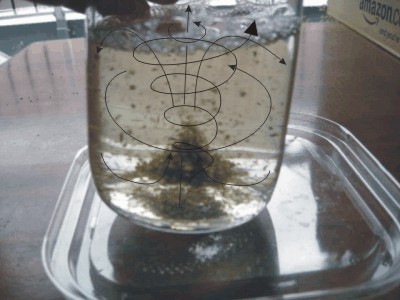

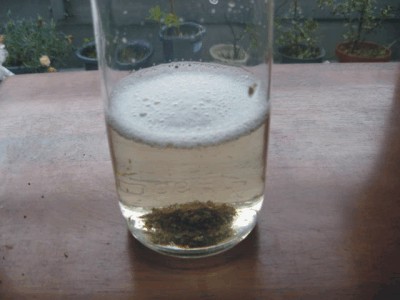

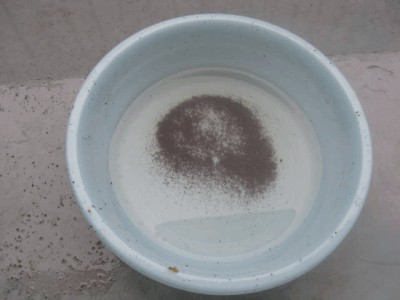

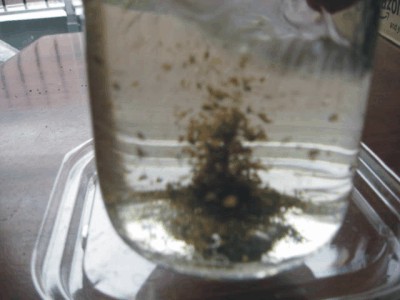

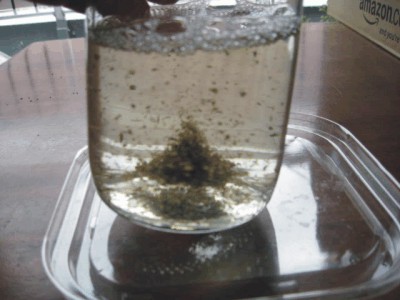

EXPMA9  スピンダウン　（ビン、茶がら、水）



#A00  実験A0
　　　ビルの側面や後面で、思わぬ方向からの風や、非常に強い風を経験する
　　　ことがあります。

#A01  実験タイトル＝ビル風

#A02  実験の狙い＝ビル風を作る

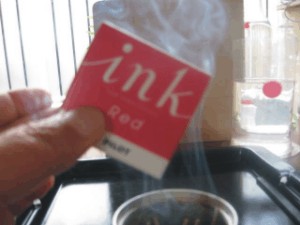

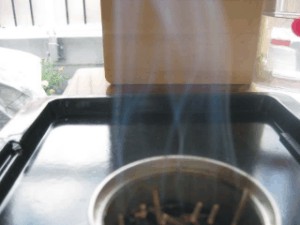

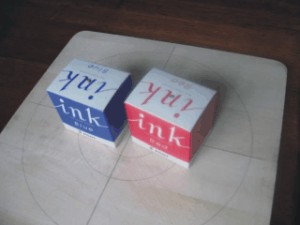

空箱で代用した建物（障害物）

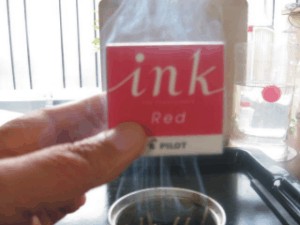

線香で定常流を作る



流れの変化１


流れの変化２



#A03  実験装置の製作 and/or 準備
　　　・空箱、線香、線香立て
      ・インクの空箱を建物代わりにします。
　　　・線香を６本横一列に線香立てに突き刺して立てます。
　　　・静かに立ち上る煙を定常流の気流とみなします。

#A04  実験の実行と結果
      ・気流の中に箱（障害物、建物）を保持します。
　　　・上昇した煙は、箱に当たり、二分され、箱の側面を這うようにして流れ、
　　　　箱の後方で合流します。箱の後方の箱の近くには、逆流が観察されます。

#A05  実験を効果的に行うための工夫、注意点等
　　　・この実験には、空気の定常的な流れが目に見える形で必要です。
　　　・線香の煙で水平方向の定常流を作ることは困難です。
　　　・このため、鉛直上昇流を空気の定常的な流れの代用としました。
　　　・流れの形を見やすくするため、線香を1本でなく、６本横一列に並べました。
　　　・箱の位置や気流に対する傾きを設けて、気流の形の変化を観察します。

#A06  実験の解説 and/or 関連実験
      ・空気の流れの中に建物や山等があると、流れはそれらを障害物と思って、避けて通ります。
　　　・このとき、流れが、二分されたり、障害物の全面、側面、後面、上面における圧力の変化
　　　　が生じたり、渦が生じたりします。
　　　・この結果、風向・風速が変化します。ビル風と呼ばれます。

#A07 【追加実験、考察等】
　　　・流れの中に障害物があるときの流れの変化は→実験A3、流れのかたちを見る　も参照してください。

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A10  実験A1
　　　空気は熱せられると上昇し、対流現象を呈しますが目に見えません。
　　　ビーカーに水と茶がらを入れて下から加熱すると、対流現象が観察できます。
　　　下の写真右の雲も対流現象によってできた雲です。この対流現象は、
　　　ベナール対流と呼ばれますが、その様子を目に見えるようにする実験です。

      回転流体にたいして対流を起こさせた場合の実験は、→　こちらの「傾圧不安定波」 を参照して下さい。

#A11  実験タイトル＝ベナール対流

#A12  実験の狙い＝べナール対流を可視化する

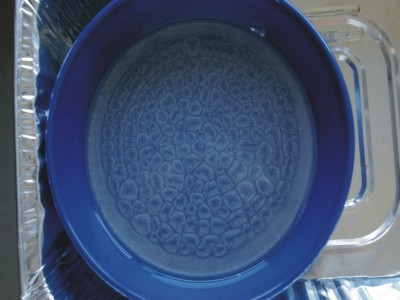

ベナール対流（細胞状）

ベナール対流（流された状態）

ベナール対流（穏やかな日の雲）



#A13  実験装置の製作 and/or 準備
      ・シリコンオイル、アルミ箔、小さく平たい容器、大きい平たい容器、温湯

#A14  実験の実行と結果
      ・大きい容器に温湯（約４０℃程度）をいれる。
　　　・小さい容器にシリコンオイルとアルミ箔をいれよくかきまぜる。深さは１ｃｍ程度で良い。
　　　・小さい容器を大きい容器の温湯上に浮かべる。

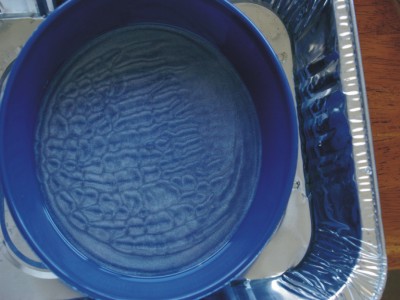

　　　・すぐに対流が始まり、細胞状の縞模様ができる（写真左）。
　　　・小さい容器を少し傾けると、細胞の形が細長い形に変わっていく（写真中）。

#A15  実験を効果的に行うための工夫、注意点等
      ・この実験ではシリコンオイルを使いました。
　　　・ほかに、水、牛乳、醤油、スピンドル油、機械油、食用油、さまざま使いましたが、シリコンオイルが最もよく細胞を形成してくれました。
　　　・アルミ箔でなく、茶がらなどを使いましたが、キメが細かく流れの様子が見える、光の反射がよく写真写りが良い、
　　　　などの長所があり、アルミ箔が良かったです。

#A16  実験の解説 and/or 関連実験
      ・気象予報士には、おなじみのベナール対流を作る実験です。
　　　・小さい細胞が、細長い形に変わっていくのは、冬季日本海上できる筋状雲に似ていると思われます。
　　　・風がなく穏やかな日差しのある日には、朝快晴であっても、昼前には上空２０００〜３０００ｍあたりに
　　　　雲が出てきます。たいてい写真右のような雲です。この雲は、ベナール対流によって作られると考えられます。

#A17 【追加実験、考察等】
      ・上の写真とは、逆の形のベナール対流の実験で、細胞状対流を作る試行錯誤の過程でできたものです。
　　　　シリコンオイルでなく、スピンドル油を使いました。右の写真は、高層にできた雲です。

ベナール対流

高層にできた雲




先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A20  実験A2
　　　長らく念願であったのですが、2007年10月に韓国の最高峰「ハンラ山」に登頂しました。
　　　済州島にあり、標高1950ｍです。山頂の火口湖と、飛行場からハンラ山を見た時の写真を掲載します。
　　　済州島は、気象予報士なら殆どの人がご存じのカルマン渦を発生する島として有名です。
　　　
　　　カルマン渦は冬季、北寄りの季節風のあるときにその風下側に形成され、
　　　時々、ＪＭＡ（気象庁）の気象衛星画像に写っていることがあります。

　　　実験的にカルマン渦を作ってみましょう。
      棒の直径や、棒を引く速度を様々に変えると渦ができます。
　　　流れの中の障害物の後方には、渦が形成されることがあり、この渦が雲の形や、
　　　構築物の振動問題を引き起こします。

#A21  実験タイトル＝カルマン渦

#A22  実験の狙い＝カルマン渦をつくる
      　



#A23  実験装置の製作 and/or 準備
　　　・アルミ箔、小さく平たい容器、大きい平たい容器（直径３０cm程度の洗面器など）を用意し、水を張ります。
　　　・細い棒を水につけて、横に引いてみます。棒の後ろに渦ができます。

#A24  実験の実行と結果
      ・洗面器や浴槽の水面に渦を作ります。

#A25  実験を効果的に行うための工夫、注意点等
      ・水面上の渦は目に見えますが、そのまま写真に撮っても渦の形は明暗・濃淡に乏しく、ほとんど分りません。
      ・「可視化」するため、例えば、水面にアルミ箔を浮かべると、流れの軌跡が写真に写り易くります。
　　　　このとき、背景を暗くし、光線を当てる角度を変えて、反射光を得易くします。

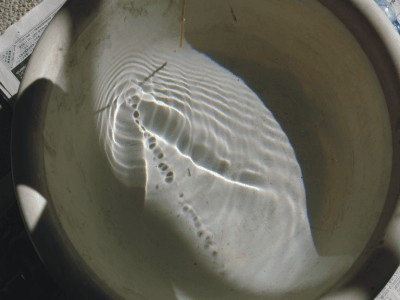

　　　・別の方法として、日光の下で実験すると、波や渦が影となって洗面器の底に投影されるので、これを写真に撮ります。

#A26  実験の解説 and/or 関連実験
      ・川の流れの中にも、橋脚や大きな石の下流に渦ができています。

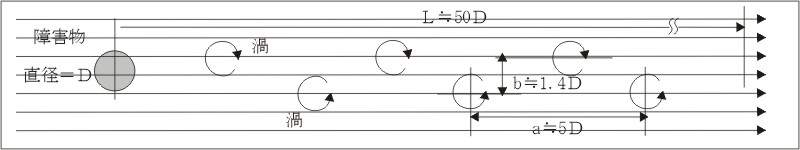

　　　・渦のサイズのおおよその目安をカルマン渦の場合に関して、各種の文献を調べると
　　　　障害物の直径＝Ｄとするとき、出来る渦のサイズ≒Ｄ、波長 a≒5Ｄ、渦列間隔 b≒1.4Ｄ、
　　　　継続距離 Ｌ≒50Ｄ、となり、流速に応じて、安定的な渦や乱流の渦が形成されます（＊１）。
　　　　
　　　　
#A27 【追加実験、考察等】
      ・次の手順で、下図のような渦ができました。（＊２）
　　　・実験道具・材料＝洗面器、水、墨汁、割り箸、習字の半紙など。
      ・手順
　　　　　　　１．水面に墨汁を一滴垂らすと、墨汁が水面に広がります。
　　　　　　　２．割り箸を適当な速度で動かすと渦や線が出来ます。
　　　　　　　３．素早く半紙を水面に付けます。
　　　　　　　４．渦を描いている墨汁の軌跡が半紙に転写されます。
　　　　　　　５．濡れている半紙を水洗、乾燥後、スキャナーにかけてファイル化します。
　　　　　  　　  （注意！　畳の上に墨汁などこぼさないこと。又、洗面所等墨汁で汚さないこと。
                        これに反すると、家人から非難されること必定です）
　　　　
　　　・追加的情報：
　　　　川の流れの中や、もっと大きく気象衛星写真でも済州島、屋久島、利尻島等の
　　　　風下側に見ることが出来ます。　リモートセンシングシリーズ「気象」、小平、P.93に
　　　　カルマン渦に関する簡単な紹介文がありましたのでここに抜粋・ 転載させて頂きます。
     　　1. 30 m の高度で測定した島の直径をd、山の高さをhとすると
　　        0.04＜h/d＜0.14 の島で発現している。
    　　 2. 地上天気図で等圧線が発散している西高東低の気圧配置。
 　　    3. 逆転層の下にあって 0.5〜2.0 km の高さの層積雲。
      　 4. 計算された一般流の風速は 7〜10　m/s。　　
　　     5. 長さは 600〜800 km で方向はこの領域の一般流を示す。
    　　 6. 渦の半径は11〜18 km。
       　7. 渦列のLife Timeは　24 時間以内。
　　　
　　　・流体力学の教えるところによれば、流速Ｕ、流れの中の物体の直径Ｄ、
　　　　周波数ｆ、定数Sｔ　とするとき、f＝Sｔ・Ｕ/Ｄ　です。（Stは、ストローハル数 St＝0.2)
　　　・細い電線に風が当たるとき、　Ｕ＝ 10 ｍ/ｓ、Ｄ＝２ｍｍ　として、
　　　　ｆ＝ 1000 Hz でやや高い音が出ます。

　　　・済州島をつつんで流れる気流の下流にカルマン渦ができることと、風呂の浴槽の中で指を
　　　　使って渦を作ることとはサイズこそ違え、流体にとっては同じ話です。即ち、島の周りを
　　　　大気が流れることと、 静止した浴槽の湯の中で、指を動かすこととは、同じ効果になります。

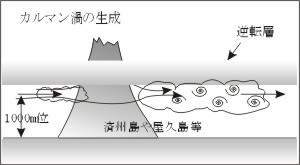

　　　・島に風が当たるとき(下図)、Ｕ＝ 10 ｍ/ｓ、Ｄ＝ 2000 ｍの時、ｆ＝ 0.001 Hz 非常に低周波です。
　　　　周期Ｔ＝ 1/f ＝ 1000 秒（約１６分）、渦と渦の間隔は、10x1000= 10000 m = 10 Km　となります。
　　　　(数式は、拙著、天気図と気象理論のP.23 より、Ｕ＝λ・ｆ)
　　　　
        日野幹雄著「流体力学」P.166-169 にカルマン渦の説明があります。

（＊１）拙著、大気の流れ、P.85より引用
（＊２）拙著、天気図と気象理論、P.98より引用

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A30  実験A3
      流れの形は、流れの中の障害物等によってさまざまにその形を変えます。
　　　その形を見たり、描いたりします。
　　　ただし、空気は目に見えないので、流れの可視化が必要です。

#A31  実験タイトル＝流れのかたちを見る
　　　流れの形の表現事例：
　　　 　　

#A32  実験の狙い＝流れの形が変化するさまざまな事例を知る

#A33  実験装置の製作 and/or 準備
      ・地形と流れの組み合わせ、いくつかのモデルをつくる。

#A34  実験の実行と結果
      ・空気が山や建築物に衝突すると、空気の流れが変わります。その変わり方は、
　　　　様々な形となります。以下拙著シリーズ＃１からの流れの形の抜粋です。
　　　　流れの形（層流と乱流、反流と逆流）
　　　　流れの形（主流の変化）
　　　　流れの形（二次的な流れ）
　　　　流れの形（二次的な流れ）
　　　　流れの形（都市部の気流）

#A35  実験を効果的に行うための工夫、注意点等
      ・見えない流れを見る方法：透明＝不透明にする・粒子を混ぜる
　　　・遠くにあるものも見えない＝Web-cameraを使うと現状を見ることができる
　　　・小さすぎるもの・大きすぎるものも見えない
　　　・これらをいかにして、目に見えるようにするか。。。

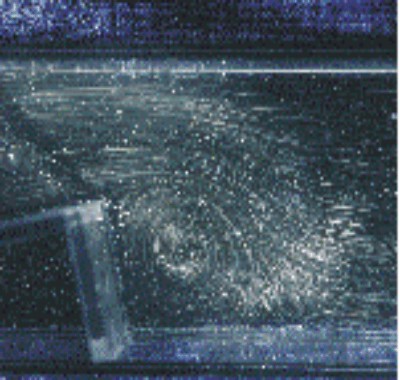

　　　・水の中に少量のアルミ粉末を混入し、水槽で流れを作ります。障害物を
　　　　置くと、後方に渦が見えてきます。光の当てかたを工夫し、カメラの
　　　　シャッタースピードを適宜にするとアルミ粉末の軌跡としての渦が写ります。

#A36  実験の解説 and/or 関連実験
      ・地形のモデルをいくつか決めて、空気や水を流し、流線、流跡線等を求める。
　　　・流線、流跡線、流脈線に関しては、こちらを参照してください。

#A37 【追加実験、考察等】
      ・風の吹く現地に出向いて、実地の地形の中で、風を見てみよう。→実験＃A4、御前崎の風
　　　・さまざまな地形モデルを作って（障害物の形状、配置、間隔をいろいろ変えて）、流れの形を観察しよう。

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A40  実験A4
　　　実際の地形において、地形効果の有無を検討してみましょう。
　　　このため、筆者は、静岡県の御前崎と言うところを、車で行って実地見学してきました。

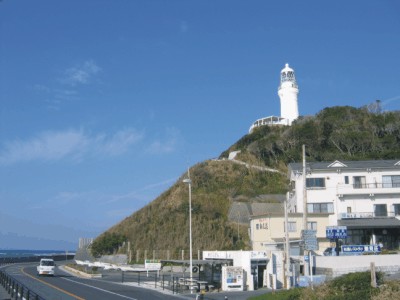

　　　現地の高台にある灯台や測候所、風下側の漁港、少し離れた原子力発電所なども訪れてきました。
　　　こうして実地の地形を頭の中にいれ、風が流れる全体的＆局所的地形の把握に努めました。

#A41  実験タイトル＝御前崎の風

#A42  実験の狙い＝地形効果を体感する

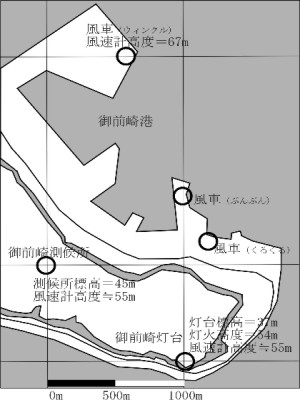

　　　御前崎の地図

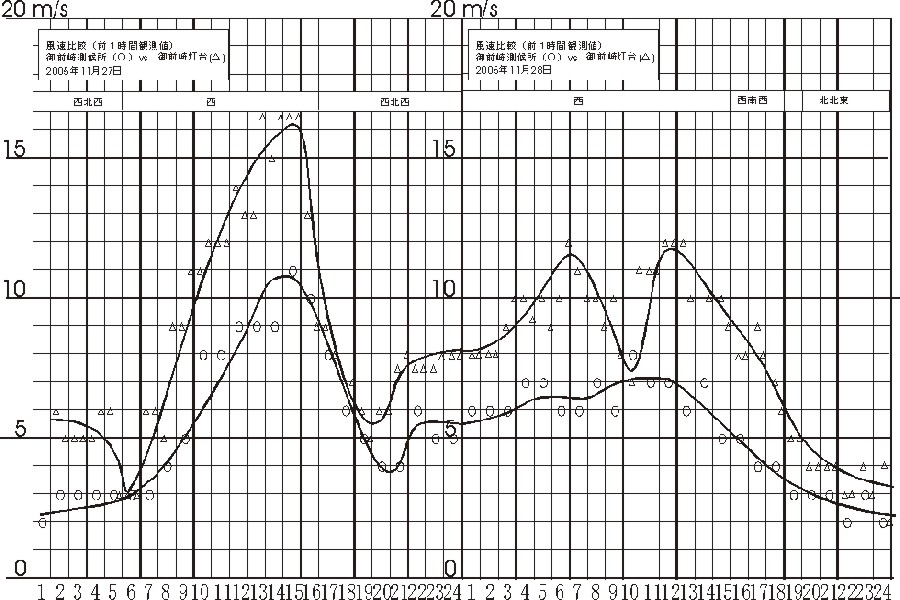

　　　観測データの比較

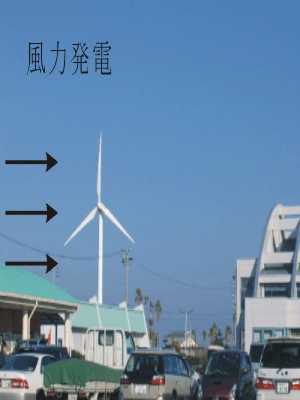

　　　風下側の漁港に設置されている風車


#A43  実験装置の製作 and/or 準備
      ・現地の地図をインターネットで探した。
　　　・現地で、移動が容易にできるようにするため、JR静岡駅前のレンタカーを利用した。
　　　・余裕をもった行動をするため、および宿の主人などからの情報収集のため、
　　　　現地の灯台下の旅館に１泊した。
　　　・測候所訪問の事前予約を行った。


#A44  実験の実行と結果
      ・現地で、短時間のうちに、風の強弱を比較することはできなかったが、
　　　　帰宅後、灯台および測候所の風に関するデータを集め、グラフ化した（下図）。
　　　・灯台（台地の端、断崖のすぐそば）と測候所（台地の中央部）はごく近くに設置されてありますが、
　　　　同時刻の風を比較すると有意な差が見られることがあります。
　　　・すなわち、断崖のそばは風が強くても、台地の中央部では風が弱いことでした。

#A45  実験を効果的に行うための工夫、注意点等
      ・現地訪問に際しては、事前に現地の地形を把握するため、上記のような地図を作成した。
　　　・見るべきポイントを模索し、風の状況が数値的に検討できる地点を決定し、かつ訪問した。

#A46  実験の解説 and/or 関連実験
      ・地形により空気の流れ（すなわち、風）の変化は、実験A3 流れのかたちをみるで若干述べましたので、
　　　　参考にして下さい。
　　　・上述の実験結果に関しては、短時間、短期間のデータだけでは結論めいたことは何も言えません。

#A47 【追加実験、考察等】
      ・地形と風は、現地の生活空間、自然空間を長年月にわたって強制力として、存在してきて、
　　　　今その姿があります。見るもの、聞くもの全て、これ気象の検討話題となります。
　　　・ちなみに、地域に卓越する風は、ウインドローズ（風配図）と言う描きかたで表現されます。
　　　　風配図に関しては、拙著「大気の流れ」の中の、風の道の話に紹介しておきました。

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A50  実験A5
　　　積乱雲が衰弱過程に入ると、積乱雲内部から冷気が落下してきます。
　　　筆者は、2007年10月、富士登山のときに七合目付近でごく小規模でしたが、この様子を見た
　　　ことがあります。当日は、気流は不安定で、夕方〜夜間にかけて降水がありました。おまけに、
　　　真夜中には、地震も感じました。（なお、雲の向こうに、隠されていますが山中湖があります。）
　　　
　　　この様子を実験的にシミュレートしてみましょう。

#A51  実験タイトル＝ダウンバースト

#A52  実験の狙い＝落下する空気が地面に衝突した後の形状を見る。

      　

#A53  実験装置の製作 and/or 準備
      ・透明な容器、水、牛乳、茶碗

#A54  実験の実行と結果

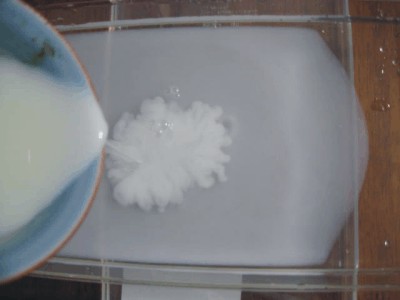

      ・容器に水を入れ、茶碗に牛乳を入れます。
　　　・茶碗から牛乳を落下させると、容器底面にあたり、四周に散開します。
　　　・水平方向（横）からみると、上の写真の左の様に横方向に広がっていきます。
　　　　鉛直方向（真上）から見ると上の写真右の様に四方八方に（円形に）広がっていきます。

#A55  実験を効果的に行うための工夫、注意点等
      ・牛乳の量や茶碗の高さを試行錯誤的にかえて、散開する様子が最適な所を見つけます。

#A56  実験の解説 and/or 関連実験
      ・寒冷前線と同じく重力流の一種です。

#A57 【追加実験、考察等】
      ・牛乳の代わりにドライアイスの煙を落下させても同様の形を見ることができます。
　　　　ただし、目ではよく見えても写真の写りはよくありません。（下の写真左）
　　　・台所の流しや洗面所で、水道の栓をひねると水が落下し、シンクに当たって、
　　　　水が円形になって散開します。このときにも半径方向の断面形状は、同様の形状となります。（写真中）
　　　・また、平らな容器に水を入れ、中心付近から容器の壁の方向に流れをつくると、
　　　　流れの形は、写真右のようになります。（カルマン渦もできています。）
        　　


先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表



#A6  実験A6
　　　自分の体重は、地球の重力の作用により、秤にのると目方が表示されます。
　　　地球上にあっては、すべてのものは重力の作用を逃れることはできませんが、
　　　「無重量」の状態は作り出せます。
　　　重力の存在と作用を身近かに見ることができます。

#A61  実験タイトル＝無重量空間

#A62  実験の狙い＝無重量空間を実現する
　　　ボトルとボールを保持し、ボールのみ手放す。　　ボトルとボールを保持し、両方を同時に手放す。
　　　ボールがボトルの頭部に衝突する。　　　　　　　ボールは、ボトル内の空中に浮いているように見える。
      　　

#A63  実験装置の製作 and/or 準備
      ・１．５Lの円筒形のペットボトル、ボールを用意する。
　　　・ペットボトルの底部を切り落とす。

#A64  実験の実行と結果
      ・ペットボトル全体を鉛直に、しかも頭部を下にして、ボトルの上部・中央からボールを落とす。
　　　　ボトルは静止しているので、ボールのみ落下することを確認する。（写真左）
　　　・次に、ペットボトルの上部にボールを保持し、両者を同時に手放す。
　　　　この落下中、ボールはペットボトルに対して、相対的に位置を変えていない。（写真右）
　　　・ボトルが着地したとき、後追いでボールがペットボトル内部の頭部に衝突する。

#A65  実験を効果的に行うための工夫、注意点等
      ・鉛直落下距離は、１ｍ程度が望ましい。部屋の中で容易に観察できるからです。
　　　・連結したボトルの先端からは、空気が入らないよう蓋をしておくとよい。
　　　・ペットボトルを２本連結すると、相対的位置の差が見やすくなります。

#A66  実験の解説 and/or 関連実験
　　　・物体が重力によって落下しているとき、地球の重力はかかっていますが、
　　　　秤で重さを測ると、目盛りは０を示します。

#A67 【追加実験、考察等】
　　　・秤に物体を乗せたまま全体を自由落下させるとき、「無重量空間」となり、目盛りは０をさします。
　　　・無重量の状態は、遊園地のフリーフォールや実験施設の落下塔としても知られています。
　　　・スキーで滑走中、沈み込み抜重を行うと回転が容易になることを経験しますが、
　　　　一瞬沈み込んだ時にスキーの板にかかる重量が軽減され、その分だけ雪面の抵抗が
　　　　減少し、曲がり易くなるものと考えられます。

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表



#A70  実験A7
　　　力を作用させて、物体の運動の軌道を変えることができます。
　　　たとえば、木星の引力を利用して、人工衛星の軌道を変えることができます。
　　　この実験では木星＝磁石、人工衛星＝鉄の玉、で代用します。
　　　swing by =ある物体のそばを、急カーブを描いて運動すること。
　　　　　　　　特定の目的である場所をごく短時間訪れること。

#A71  実験タイトル＝スイングバイ

#A72  実験の狙い＝スイングバイさせ運動中の物体への力のかかり具合を調節体験する

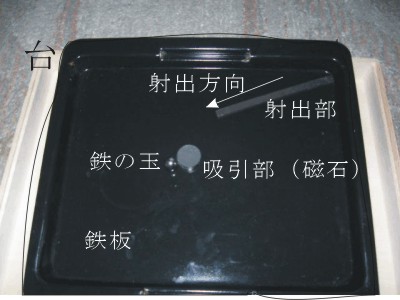

#A73  実験装置の製作 and/or 準備
      ・鉄板、円形の磁石、棒状磁石、台、鉄の玉

#A74  実験の実行と結果

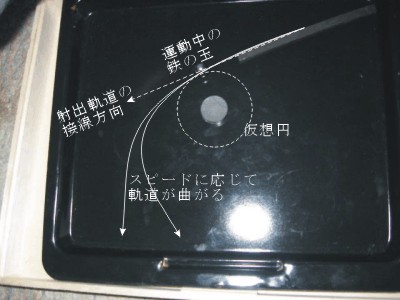

      ・鉄板の中心付近に丸い磁石を張り付けます。
　　　・棒状磁石の方向を丸い磁石を中心とした仮想円の接線方向に置きます。
　　　・鉄板の一方を台の上に置き、全体に傾斜を付けます。
　　　・鉄の玉を棒状磁石に沿わせて丸い磁石めがけて、投げ出し（運動させ）ます。
　　　・鉄の球は、得たスピードに応じて、丸い磁石により吸引され軌道が曲げられます。

#A75  実験を効果的に行うための工夫、注意点等
      ・曲がり具合は、鉄の玉と丸い磁石の間の距離や鉄の玉が得たスピードによって変わってきます。
　　　・うまくすると、ヘヤピン軌道となります。下手をすると、磁石に吸いつけられてしまいます。

#A76  実験の解説 and/or 関連実験
      ・この実験では、力として、重力と磁力を使っています。
　　　・重力は、斜面上で鉄の玉を自由落下させます。
　　　・磁力は、鉄の玉が近傍に来た時、強い力でひきつけ、玉の軌道を変えてしまう作用をします。
　　　・磁力と重力で、玉の軌道を変えました。

#A77 【追加実験、考察等】
　　　・磁石の近傍を玉が通過するとき、玉のスピードの大小によって、曲がり方が異なります。
　　　　スピードが大きい時に（たとえ近傍を通過しても）、受ける力は同じでも継続する時間が短いため、
　　　　軌道はわずかしか変わりません。
　　　・このことは、[力]でなく[力x時間]と言う量が、物体の運動を変えることを意味しています。
　　　　通常、静止している物体にかかる力のつり合いには、時間のファクターは考慮しませんが、
　　　　運動中の物体においては、物体にかかる力を議論するときには時間のファクターが必要と
　　　　なることを教えてくれます。
　　　　すなわち、この実験では、[力x時間]、すなわち、力積と言う物理量を実感することができます。
　　  ・一般的には、直線運動する物体に横方向の力が、一点から作用すると円運動が生じます。
　　　・空気塊は、気圧傾度（重力の加速度と同質です）のある中で、横向きの力が加えられると、
　　　　円運動を行い、渦巻が形成されます。詳しくは、 実験７０、剛体回転１ 　実験７１、台風の渦巻きを描く を参照して下さい。
    　・宇宙空間を飛行する宇宙船においては、磁力でなく引力によりスイングバイが実現されます。

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A80  実験A8
　　　風と言うものは、空気の運動によるものです。空気が運動するためには、

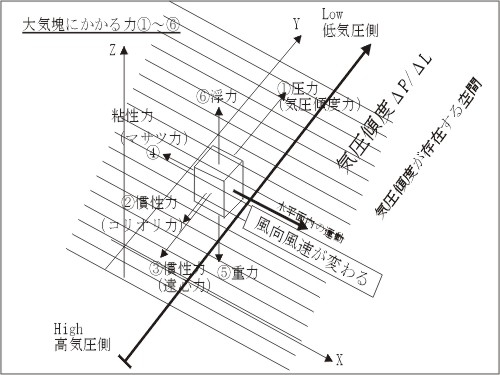

　　　空気を動かす力が必要です。この力としては、下図に示す６種類あります。

　　　空気塊は、水平方向と鉛直方向の力の合力の方向に運動しようとします。
　　　このとき、�@圧力差による力、見かけの力としての�Aコリオリ力と�B遠心力が作用します。
　　　さらに、�C地表面による摩擦力もかかってきます。さらには、空気塊の運動の
　　　如何にかかわらず、�D地球の重力、�E浮力がかかります。
　　　空気塊は、これらの合力の方向に運動します。

　　　この実験では、水平面での空気の運動の方向を考えます。
　　　このとき、気圧、コリオリ力、遠心力、摩擦力が考える対象となります。
　　　これらの力の釣り合い状態によって、下表のさまざまな風が形成されます。

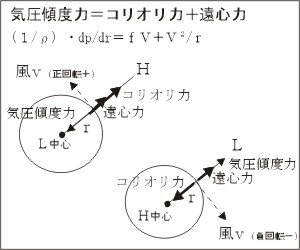

「傾度風」
傾度風の力の釣り合い
「圧力差による力、コリオリ力、遠心力」
の３つの力がバランスした風です。

傾度風は、上記３種の力が釣合った状態です。
右図の低気圧性回転と高気圧性回転が考えられ
ますが、式はいずれも図中の式で表されます。

数式の符号に要注意です：気圧が増加又は低下し
ていく方向と風の回転方向に注目して下さい。

気圧は、Ｈ中心付近がもっとも高く、Ｌ中心付近が
もっとも低いと考えられます。従って、高圧側から
低圧側へ半径ｒの方向を定めるとき、常に  dp/dr＜0　
となり、逆にＬ中心で高圧側へ半径ｒの方向を定め
るとき、常に　0＜dp/dr　となります。

南半球では、コリオリ力が北半球とは逆になること
に注意して、式が成立することを確認して下さい。
なお、地衡風は、半径ｒ≒∞、旋衡風は、コリオリ力≒０
と考え、それぞれ、地衡風、旋衡風の式を得る。　　
ｆ＝２ωsinθ　のｆはコリオリパラメータであり、
地球渦度でもある。

　

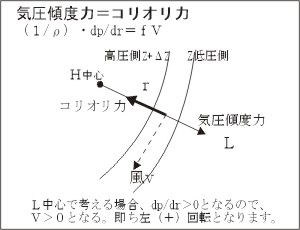

「地衡風」

地衡風の力の釣り合い　
「圧力差による力、コリオリ力」
の２つの力がバランスした風です。

傾度風において、半径ｒ≒∞、即ち遠心力≒０
と考えるときは、地衡風となります。
大気は真っ直ぐに進行できません。コリオリ力
の作用により風向が右方向へ転向させられます。

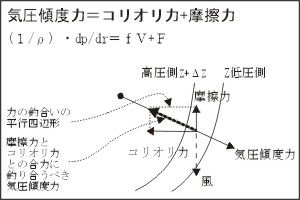

「地上風」
「圧力差による力、コリオリ力＋マサツ力」
の３つの力がバランスした風です。

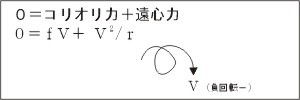

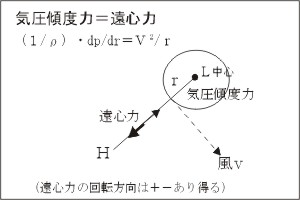

「旋衡風」

旋衡風の力の釣り合い　
「圧力差による力、遠心力」の２つの力が
バランスした風です。

傾度風において、コリオリ力≒０と考えられ、
かつスケール（ｒ）が比較的小さい（例えば
竜巻や台風の中心近傍等の様な）ときは、
遠心力の効果がききますので、旋衡風となります。

旋衡風においては、右辺は常に正（＋）となります
ので左辺の符号は正、即ち0＜dp/drであるべきであり、
このことは回転方向は、Ｌ中心であることを意味します。
ただし、回転方向は、正負ともあり得ます。

仮に、Ｈ中心と考えると半径方向、即ちＨからＬに向
かって、Ｈ側はＬ側より常に気圧が高いと定義してい
ますので、dp/dr＜0 となります（0＜dp/drは成立しま
せん）。よって、Ｌ中心しかあり得ないことになります。






「慣性振動」

「コリオリ力、遠心力」の２つの力がバランスした
運動です。

気圧傾度力を考慮不要のとき、コリオリ力と遠心力のみ
が釣り合う運動があります。例えば、気象には直接関係
ありませんが、洋上に浮遊する木片等の動きに見られる
運動です。（Ｖの回転方向は、必ず負の回転となります）





#A81  実験タイトル＝風速の予測

#A82  実験の狙い＝コンピューターシミュレーションを体感する
      風速の予測




#A83  実験装置の製作 and/or 準備
　　　・気圧差による力、コリオリ力、遠心力、摩擦力の４つの力の寄与分をハッキリ認識し、どれくらいの
　　　　オーダー（桁数）の数値であるかを、試算などして、事前に把握しておくことが大事です。
　　　・このシミュレーションプログラムでは、遠心力を除いた３つの力及び、速度の移流を与えられるように
　　　　デザインしてあります。これは、プリミティブ方程式を利用しているからです。下記２式です。

　　　　★運動方程式：
　　　　（大気塊１ｋｇを質点として考え、力の釣合を表す、遠心力は無視し、移流項を含めています）：
　　　　　●＝＝　当面、物理過程のマサツ力も無視しています。
　　　　　�@∂ｕ/∂ｔ＝−（ｕ∂ｕ/∂ｘ＋ｖ∂ｕ/∂ｙ＋ｗ∂ｕ/∂ｚ）　
   　　　　　　　　　　＋２Ωｓｉｎφｖ−∂ｐ/ρ∂ｘ＋Ｆx　
　　　　　�A∂ｖ/∂ｔ＝−（ｕ∂ｖ/∂ｘ＋ｖ∂ｖ/∂ｙ＋ｗ∂ｖ/∂ｚ）　
 　　　　　　　　　　　−２Ωｓｉｎφｕ−∂ｐ/ρ∂ｙ＋Ｆy　

#A84  実験の実行と結果
      ・スクリーン上の入力欄で、パラメーター（緯度、地球の自転角速度、気圧傾度、コリオリ力など）の値を
　　　　任意にかえてみます。
　　　・特に、圧力傾度の寄与分がどの程度のものか、スクロールバーで小刻みに変えてみます。
　　　・値に対応した図形が描きだされます。

#A85  実験を効果的に行うための工夫、注意点等
      ・傾度風および数値計算に関する予備知識を持っていると、的確なシミュレーションができるでしょう。
　　　・空気塊１ｋｇには、気圧差による力、コリオリ力、遠心力が作用しますが、この力の背後には、それぞれ、
　　　　「加速度」が存在していることに注意してください。
　　　・こんなことは知らなくても、天気図を見れば予報は可能ですが、現象を動かす背景には、「実体」と
　　　　しての空気の存在があることは忘れがちで、そしてさらには、空気に作用する論理や原理は、なおさら
　　　　議論の対象外とされがちなものです。

#A86  実験の解説 and/or 関連実験
　　　・空気塊は気圧の高い方から低い方へ動こうとします。このとき、空気塊にはコリオリ力が作用し、
　　　　進行方向の右側に力を受けます。
　　　・さらに、空気塊にはもともと持たされた速度が存在し、これにもコリオリ力が作用し、さらに
　　　　右に向けることとなります。　　　
　　　・これら２つの右向きの力（みかけの力です）が合成され、この合成された右向きの力と最初の
　　　　気圧差による力の合力が生まれます。
　　　・空気塊は、これらの力の合成された方向に運動します。

　　　・空気塊は自由大気の高度にあっては、速度は等高度線に平行です。この風は、地衡風と呼ばれます。
　　　　しかし、地表付近では、平行とはなりません。それは、「非地衡風成分」としての摩擦力と遠心力
　　　　の存在が考えられるからです。
　　　・地表付近では、速度が遅く遠心力による寄与分は無視されます。そこで、摩擦力が残り、この力が
　　　　速度を低下させ、コリオリ力を低下させ、圧力差の力がもとのままで、結局、等高度線に斜めの
　　　　方向の運動が生じます。
　　　・なお、高層天気図において、等高度線と観測値が平行になっていないことがありますが、これも
　　　　同じく「非地衡風成分」としての遠心力の存在が考えられます。

#A87 【追加実験、考察等】
      ・空気塊に熱が加えられると、状態の変化や運動の変化が生じます。この変化は物理量の因果関係を
　　　　記述することによって示されます。下記方程式の�@〜�Fが、因果関係を表す数式で、プリミティブ
　　　　方程式と呼ばれ、数値予報の基礎的な方程式になっています。
　　　・本実験では、これらの方程式のうち、�@と�Aをプログラム化しました。
　　　
　　　
プリミティブ方程式

運動方程式（大気塊１ｋｇを質点として考え、力の釣合を表す）：
�@∂ｕ/∂ｔ＝−（ｕ∂ｕ/∂ｘ＋ｖ∂ｕ/∂ｙ＋ｗ∂ｕ/∂ｚ）　
   　　　　　＋２Ωｓｉｎφｖ−∂ｐ/ρ∂ｘ＋Ｆx　

�A∂ｖ/∂ｔ＝−（ｕ∂ｖ/∂ｘ＋ｖ∂ｖ/∂ｙ＋ｗ∂ｖ/∂ｚ）　
 　　　　　　−２Ωｓｉｎφｕ−∂ｐ/ρ∂ｙ＋Ｆy　

�B０＝−∂ｐ/ρ∂z−ｇ　（鉛直方向の運動は、近似的に無視する）　

連続の式（大気１ｋｇの質量保存則、密度変化を表す）：
�C∂ρ/∂ｔ＝−（ｕ∂ρ/∂ｘ＋ｖ∂ρ/∂ｙ＋ｗ∂ρ/∂ｚ）
 　　　　　　−ρ（∂ｕ/∂ｘ＋∂ｖ/∂ｙ＋∂ｗ/∂ｚ）

熱力学の第一法則（大気塊１ｋｇの温位の増分）：
�D∂θ/∂ｔ＝−（ｕ∂θ/∂ｘ＋ｖ∂θ/∂ｙ＋ｗ∂θ/∂ｚ）＋Ｈ

水蒸気量保存の法則（大気塊１ｋｇ中の水蒸気量の増分）：
�E∂ｑ/∂ｔ＝−（ｕ∂ｑ/∂ｘ＋ｖ∂ｑ/∂ｙ＋ｗ∂ｑ/∂ｚ）＋Ｍ

気体の状態方程式：
�FＰ＝ρＲＴ

この方程式は、気象庁編「数値予報の基礎知識」
P.52 - 53 から引用させて戴きました。


      ・数値予報に関する議論は、本書の範囲を超えるので、省略します。こちらを参照して下さい
　　　　→拙著シリーズ＃２、天気図と気象理論、P.126 数値予報

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表


#A90  実験A9
　　　洗面器に茶がらを水とともに入れて回転させ、回転を止めると、写真のように中央付近に茶殻が集まってきます。
　　　
　　　この現象は、スピンダウンと呼ばれる流れの一つの過程を表しています。
　　　「スピンダウン」とは、回転する渦全体がその回転を減衰していく過程・状態をさします。
　　　自然界においては、よく見られる現象です。
　　　スピンダウンと言う過程には、その前に必ず、スピンアップと言う過程があります。
　　　両方の過程を合わせて、容器の中の流体の流れが説明されます。
　　　
#A91  実験タイトル＝スピンダウン

#A92  実験の狙い＝スピンダウンを体感する
　　　�@左：回転後、中心に小山ができる　　　　　　　　　�A右：回転直後、中心付近の茶がらの立ち上がり（上昇）

　　　�B左：同じく茶がらの立ち上がり（上昇）　　　　　　�C右：高速回転時

　　　�D左：高速回転開始直後の深い渦　　　　　　　　　　�E右：回転静まる途中のドーナツ状の茶がら


#A93  実験装置の製作 and/or 準備
　　　・茶がら（紅茶、お茶のティーバッグ）1袋、ビン、水
      ・ビンに水を入れ、茶がらを入れかき混ぜておきます。

#A94  実験の実行と結果
      ・ビンを勢いよく回すと、水とともに茶がらが高速で回転します。
　　　　２０〜３０秒程度で全体が静かになり、茶殻がビンの底面に集まり、小山ができます。写真�@
　　　・ビンを再び回します。ビンの回転を加速すると、茶がらの山が立ち上がります。写真�Aと�B
　　　・最初と同じように茶がら全体が高速で回転します。写真�C
　　　・この高速回転開始直後は、深い渦が形成されます。写真�D
　　　・次第に回転が衰えます。ビンの底で茶がらがドーナツ状になることがあります。写真�E
　　　・２０〜３０秒程度で全体が静まり、写真�@の小山ができます。

#A95  実験を効果的に行うための工夫、注意点等
      ・写真�@の小山は、特段の技巧なしで、形成されます。
　　　・写真�Aの茶がらの立ち上がりは、注意して見ないと、視認困難な場合があります。
      ・下の写真は、別の時点のものですが、こちらの方の茶がらの立ち上がりは明瞭です。
　　　　長い棒を水の途中までつけて棒を回し、水を回転させると、茶がらが立ち上がってきました。
　　　　
　　　・回転・流動する流れの様子を写真に撮ることは実験記録上大変大事です。
　　　　被写体にあてる光線を絞ったり、スリットを通して光を当てると、ハイライトすべき部分にのみ
　　　　光があたり、不要な部分には光が当たらなくなります。こうして、必要部分が写真画像上明瞭に
　　　　なります。

#A96  実験の解説 and/or 関連実験
　　　・水がビンの回転と同じになると、この回転状態は、「剛体回転」と呼ばれ、
　　　　この剛体回転へ至る回転の過程を「スピンアップ」と言います。
　　　・水の上部では、中心から外周への流れが生じます。
　　　・上部で外周に向かった流れは、容器の側壁に沿って底面へ降りてきます。
　　　　この側壁には、スチュワートソン層と呼ばれる層が形成されます。
　　　　（しかし、この茶がらでの実験では、明瞭には視認できませんでした。）

      ・ビンの底において、水は底面からマサツ力を受け、外周と中心の間の気圧傾度力＞遠心力と
　　　　なります。（このとき、遠心力は、マサツ力により小さくなっています。）
　　　・このため、底において外周から中心に向かう【二次流れ】と呼ばれる流れが形成されます。
　　　・この流れに乗って茶がらが中心に集まります。
　　　・このとき、容器の底面には境界層が形成されます。
　　　・中心に集まった茶がらは、回転しつつ上昇します。
　　　・全体的に、回転しながら、対流現象のような流れができます。
　　　・この循環する流れは、スピンダウンと呼ばれる減衰過程において、減衰します。

　　　・右の写真の様に、ビンの中の水を多くした場合、上昇の様子がよく分かります（竜巻のように見えます）。
　　　・右の写真は、竜巻の部分が「渦管」或いは、「渦糸」の様なものではないかと思われます。
　　　　

#A97 【追加実験、考察等】
      ・気象空間においては、茶がらや水でなく、空気と水蒸気が飛んできます。
　　　　顕著な回転現象である台風の場合、境界層のなかでは、上述の「二次流れ」である
　　　　中心に向かう気流が存在します。スピンダウンの一過程と考えられます。
　　　・台風の渦は、２つの種類の渦の複合体であり、「ランキンの組み合わせ渦」、と言われます。
　　　　即ち、中心の周りの強制渦（「剛体回転」している）、と、その外周の自由渦（風速が
　　　　半径に反比例するポテンシャル渦）から構成されています。
　　　・この実験においては、これ以上の議論は割愛しますが、ひとつだけ付け加えます：
　　　　強制渦は「渦あり」の流れ、「自由渦」は「渦なし」の流れ、と言われています。

　　　・下図を見てください、自由大気とエクマン境界層における力の方向を示しています。
　　　　上層（自由大気の高度）の風は、�@気圧傾度力、と�Bコリオリ力がつりあって流れています。
　　　　しかしながら、地表面近く（大気境界層）になってくると、�A粘性力（マサツ力）が大きくなり、
　　　　風速にブレーキがかかり（風速が減少し）コリオリ力が減少し、大気塊は、気圧傾度の方へ
　　　　引っ張られることになります。
　　　　風向は、図の下部に示した曲線のように上層から下層に向かって変化します。
　　　　この風向の先端を結んで得られる曲線（ホドグラフ）が実験A9、エクマンスパイラルです。
　　　　　

先頭へ戻る  気象科学実験教室、一覧表　キッズの気象実験、一覧表



Return Home
気象科学実験教室、一覧表　キッズの気象実験、一覧表
AZURE　WINFORT
