フランクリンモーターの製作

Originated:2012-Sept.  Last Updated:2012-Sept.

このサイトは、フランクリンモーターの製作を紹介するものです。

�@全体組立図
1-1�@全体組立図
1-2�Aモーター部
1-3�Bコンデンサー部
1-4�C支柱部
1-5�D電極部
1-6�Eその他

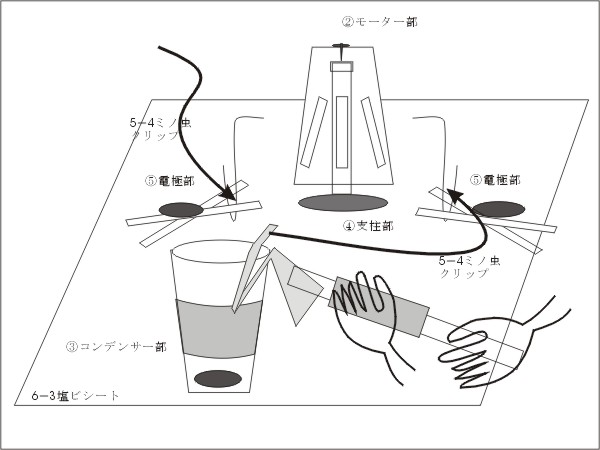

�@は、全体組立図です。
この図のように�A�B�C�D�Eを配置します。
２つの電極�Dの一方はアースです。他方はコンデンサー�Bに接続します。
電極�Dの先端とモーター表面�Aの間隔は、2〜10mmに設定してください。
モーター�Aの画鋲の針を支柱�Cのキャップの中央においてください。
集電子の近くで塩ビのパイプを布で摩擦し、静電気を発生します。
塩ビパイプを強く根気よく摩擦すると、モーター�Aが回りだします。
室内の湿度が高いとうまく回らないことがあります。
　　応用：２つの電極の間に金属製の鈴を糸でつりさげると、ふり子のように振動します。
　　　　　　部屋を暗くすると、電極と鈴の間に火花が飛ぶのが見えます。
　　注意：２つの電極の間に指を入れると、「ビリッ」と感じることがあるので注意してください。

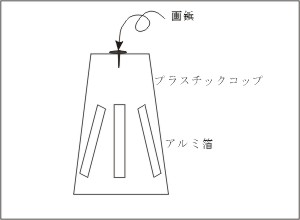

�Aモーター部の製作
2-1プラスチックコップの表面に短冊形の
　　アルミ箔を4〜6枚貼り付ける
　　（アルミ箔を貼らなくても回ることがある）
2-2コップの底面中央部に画鋲を
　　突き刺しておく

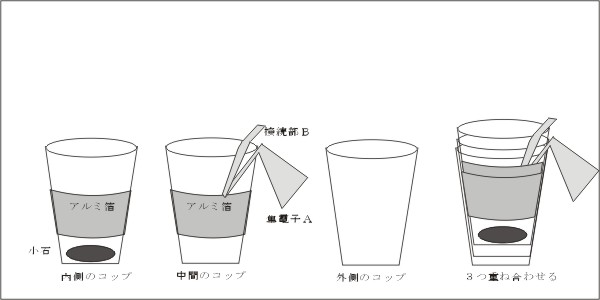

�Bコンデンサー部の製作
3-1同じ大きさのプラスチックコップ３個用意する
3-2２つのコップの外周にアルミ箔をピッタリ巻きつける
3-3中間のコップのアルミ箔にアルミ箔で作った長方形の集電子Ａを接続する
3-4さらに、アルミ箔で作った（ミノ虫クリップの）短冊形の接続部Ｂを集電子Ａに接続する
3-5３つのコップを、内側、中間、外側の順に重ね合わせる（一番右の図）
3-6内側のコップには、おもり用の小石を１個入れておく

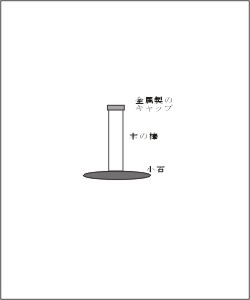

�C支柱部の製作
4-1台座用に平らな小石１個
4-2柱として直径1cm程度、長さ10cm程度
　　の木の棒１本
4-3金属製のキャップ１個
　キャップ表面（上面）を指先で押して、
　凹面にする

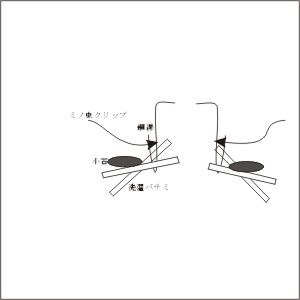

�D電極部の製作
5-110cm程度の銅線２本
5-2両端部を図のように折り曲げる
5-3洗濯バサミ２個に銅線を立てる
5-4ミノ虫クリップ（ケーブル40〜
　　50cmつき）２〜３本
5-5重し用の小石２個

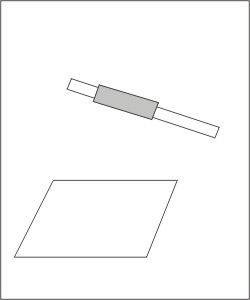

�Eその他の部品の用意
6-1塩ビパイプ30〜40cm１本
6-2こするための布あるいはキッチンペーパー１枚
6-3塩ビシート１枚（Ａ４版程度のサイズ）
      この塩ビシート上に�A�B�C�Dを載せる
